Механические регуляторы давления

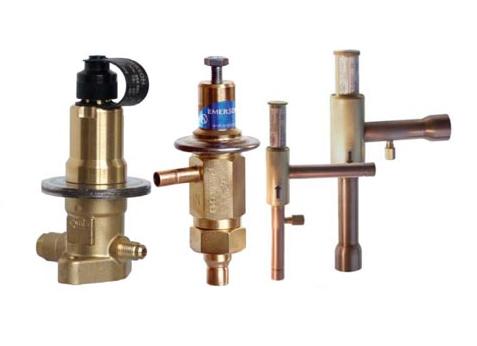

Механические регуляторы давления Alco используются в системах охлаждения, чтобы компенсировать влияние изменений нагрузки на систему и температуры окружающей среды. Вентили байпаса горячего газа серий ACP и CPHE компенсируют избыточную производительность компрессора и таким образом предотвращают снижение давления испарителя ниже уставки. Регуляторы давления в испарителе серии PRE поддерживают давление в испарителе выше предустановленных значений. Это важно, если к одному всасывающему трубопроводу подключено несколько испарителей с различными температурами кипения. Регуляторы давления в картере серии PRC предотвращают чрезмерное повышение давления всасывания, а следовательно, служат для защиты двигателей компрессора от перегрузки. Перегрузки возможны при запуске холодильного контура в случае высокой нагрузки или после размораживания.







Технические характеристики

Регулятор производительности ACP

Модель

№ для заказа

Соединение

Угловой корпус под пайку/ODF, дюймы

Номинальная производительность байпаса(1) Qn, кВт

ACP 1

047 680

¼ x 3/8”

0,30

ACP 3

047 283

¼ x 3/8”

0,68

ACP 5

053 374

3/8 x 3/8”

1,59

ACP 1

047 680

¼ x 3/8”

0,30

(1) - Номинальная производительность при температуре конденсации +38°C, температуре кипения +4°C (температура насыщения / точка росы) и 1 K переохлаждения жидкости на входе в ТРВ, R404A.

Регуляторы производительности CPHE

Модель

Номинальная производительность байпаса(1) Qn, кВт

Вставка

Стандартный корпус под пайку/ODF

Блок

питания

mm

inch

CPHE - 1X

4,50

X 22440-B5B

C 501 - 7 мм 12 x 16

C 501 - 7

1⁄2 x 5⁄8

X7818 - 1

CPHE - 2X

8,10

X 22440-B8B

A 576 мм

16 x 22

A 576

5⁄8 x 7⁄8

CPHE - 3X

15

X 11873-B5B

10331

22 x 22

10331

7⁄8 x 7⁄8

CPHE - 3.5X

17

X 9117-B7B

9153 мм

22 x 22

9153

7⁄8 x 7⁄8

CPHE - 4X

21

X 9117-B9B

CPHE - 5X

26

X 9166-B10B

CPHE - 6X

45

X 9144-B13B

9149

22 x 22

9149

7⁄8 x 7⁄8

(1) - Номинальная производительность при температуре конденсации +38°C, температуре кипения +4°C (температура насыщения / точка росы) и 1 K переохлаждения жидкости на входе в ТРВ, R404A.

Регулятор давления в испарителе PRE

Модель

№ для заказа

Трубное соединение ODF

Номинальная производительность(1)Qn, кВт

PRE - 11A

800 380

16 мм - 5/8”

4,50

PRE - 11B

800 381

22 мм - 7/8”

PRE - 21C

800 382

28 мм

11,10

PRE - 21D

800 383

1 -1/8”

(1) - Номинальная производительность при температуре конденсации +38°C, температуре кипения +4°C (температура насыщения / точка росы) и 1 K переохлаждения жидкости на входе в ТРВ, R404A.

Регулятор давления в картере PRC

Модель

№ для заказа

Трубное соединение ODF

Номинальная производительность(1) Qn, кВт

PRC - 11A

800 384

16 мм - 5/8”

4,50

PRC - 11B

800 385

22 мм - 7/8”

PRC - 21C

800 386

28 мм

11,10

PRC - 21D

800 387

1 -1/8”

PRC - 21C

800 388

35 мм - 1-3/8”

(1) - Номинальная производительность при температуре конденсации +38°C, температуре кипения +4°C (температура насыщения / точка росы) и 1 K переохлаждения жидкости на входе в ТРВ, R404A.
