Т2 и ТЕ2 – Терморегулирующие вентили

Т2 и ТЕ2 – Терморегулирующие вентили

Назад

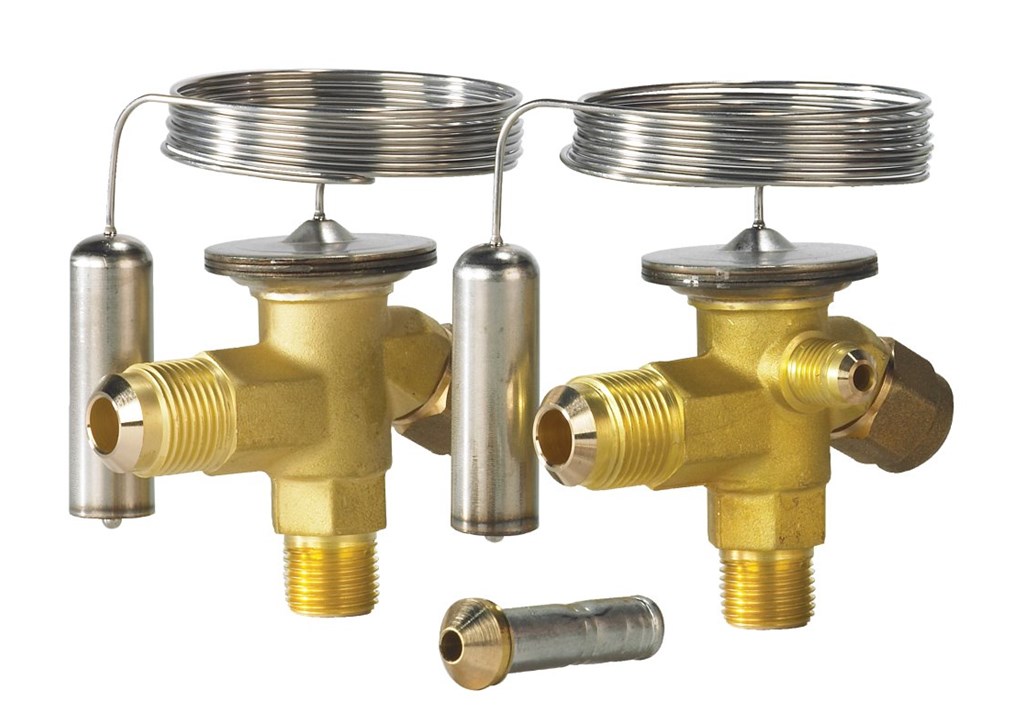

Терморегулирующие клапаны Т2 и ТЕ2 контролируют поступление жидкого хладагента в испарители. Расход хладагента регулируется по его перегреву на выходе из испарителя. Клапаны предназначены для подачи жидкого хладагента в «сухие» (незатопленные) испарители, перегрев на выходе из которых прямо пропорционален тепловой нагрузке на испаритель.





Технические характеристики и оформление заказа

Корпус клапана с термочувствительным элементом, термобаллоном, хомутом крепления  термобаллона, без клапанного узла, фильтра и гаек.

Штуцеры под отбортовку × под отбортовку

 Хладагент

Тип

клапана

Уравни-тельная линия под

отбортовку

Капил-лярная трубка, м

Штуцеры

Кодовый номер

Вход х Выход

Диапазон N

от-40 до+10 °С

Диапазон NM  от -40 до -5°С

Диапазон NL

от -40 до -15°С

Диапазон В

от -60 до -25°С

дюйм

мм

Без МДР

МДР +15°С

МДР 0°С

МДР -10°С

Без МДР

МДР -20 °С

R22/R407C

TX 2

-

1,5

3/8 х 1/2

10 х 12

068Z3206

068Z3208

068Z3224

068Z3226

068Z3207

068Z3228

ТЕХ 2

1/4 "

1,5

3/8 х 1/2

10 х 12

068Z3209

068Z3211

068Z3225

068Z3227

068Z3210

068Z3229

R407C

TZ 2

-

1,5

3/8 х 1/2

10 х 12

068Z3496

068Z3516

-

-

-

-

TEZ 2

1/4 "

1,5

3/8 х 1/2

10 х 12

068Z3501

068Z3517

-

-

-

-

R134a

TN 2

-

1,5

3/8 х 1/2

10 х 12

068Z3346

068Z3347

068Z3393

068Z3369

-

-

TEN 2

1/4 "

1,5

3/8 х 1/2

10 х 12

068Z3348

068Z3349

068Z3392

068Z3370

-

-

R404A/R507

TS 2

-

1,5

3/8 х 1/2

10 х 12

068Z3400

068Z3402

068Z3406

068Z3408

068Z3401

068Z3410

TES 2

1/4 "

1,5

3/8 х 1/2

10 х 12

068Z3403

068Z3405

068Z3407

068Z3409

068Z3404

068Z3411



Клапанный узел для ТРВ T2/TE2

Номер клапанного узла

Холодопроизводительность(1), кВт

Кодовый номер для входного штуцера под отбортовку

R134a

R404A

R407C

R22

Т2 Orif. 0Х

0,68

0,64

0,92

0,90

068-2002

Т2 Orif. 00

1,2

1,3

1,8

1,8

068-2003

Т2 Orif. 01

2,1

2,6

3,5

3,5

068-2010

Т2 Orif. 02

2,5

3,7

4,8

4,7

068-2015

Т2 Orif. 03

4,3

6,3

8,1

8,0

068-2006

Т2 Orif. 04

6,4

9,9

12,4

12,1

068-2007

Т2 Orif. 05

8,4

13,0

16,5

16,7

068-2008

Т2 Orif. 06

10,1

15,5

19,7

19,7

068-2009

(1) - номинальная холодопроизводительность клапана определена при температуре кипения хладагента +4,4 °C для диапазона N, температуре конденсации +38 °C и температуре перед клапаном +37 °C.



Накидные гайки для ТРВ Т 2 и ТЕ 2

Наименование

Код заказа

Диаметр, мм

Покрытие

Гайка NS 4-4 C

011L1101

6

Нет

Гайка NS 4-4

011L1201

6

Ni

Гайка NS 4-6M

011L1135

10

Нет

Гайка NS 4-6M

011L1235

10

Ni

Гайка NS 4-8

011L1103

12

Нет

Гайка NS 4-8

011L1203

12

Ni

Гайка NS 4-10M

011L1167

16

Нет
