Электронные системы контроля уровня масла

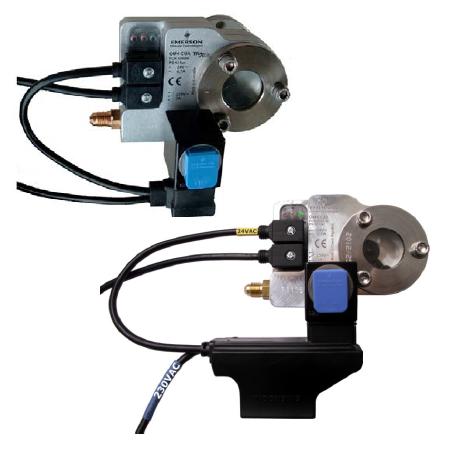

Системы регулирования уровня масла Alco ОМ3/ОМ4 служит для поддержания определенного уровня масла и снабжена контролирующими функциями, позволяющими генерировать сигналы тревоги и отключать компрессор. Уровень масла измеряется внутри картера компрессора. При падении уровня масла подача масла из масляного ресивера или маслоотделителя в картер компрессора производится при помощи электромагнитного клапана. Если уровень масла падает до опасного, происходит включение аварийного сигнального устройства. Сигнальное устройство может отключить компрессор. Встроенная электроника срабатывает не сразу, а через некоторое время для того, чтобы исключить появление коротких циклов и передачу ложного сигнала тревоги. Данная система может найти применение в компрессорных установках с несколькими параллельными компрессорами, а также в отдельных компрессорах, не имеющих средств для контроля давления смазки.

Базовые блоки (без переходника и катушки)

Модель	№ для заказа	Макс. рабочее давление	Задержка аварийного сигнала
OM3-020	805 133	35 бар	20 с
OM3-120	805 134	35 бар	120 с
OM4-020	805 135	60 бар	20 с
OM4-120	805 136	60 бар	120 с

Переходники

Модель	№ для заказа	Описание
OM0-CUA	805037	Фланцевый переходник, 3 / 4 отверстия
OM0-CBB	805038	Резьбовой переходник 1-1⁄8”-18 UNEF
OM0-CCA	805039	Резьбовой переходник 3⁄4”-14 NPTF
OM0-CCB	805040	Резьбовой переходник 1-1⁄8”-12 UNF
OM0-CCC	805041	Фланцевый переходник, 3 отверстия
OM0-CCD	805042	Адаптер Rotalock 1-3⁄4”-12UNF
OM0-CCE	805043	Адаптер Rotalock 1-1⁄4”-12UNF

Дополнительное оборудование

Модель	№ для заказа	Описание
OM3-N30	805141	Кабель аварийного реле для подключения к реле, 3,0 м
OM3-N60	805142	Кабель аварийного реле для подключения к реле, 6,0 м
ASC 24 VAC	801062	Соленоидная катушка 50/60 Гц, 15 ВА
ASC 230 VAC	801064	Соленоидная катушка50/60 Гц, 15 ВА
OM3-P30	805151	Кабель питания 24 В, 3,0 м
OM3-P60	805152	Кабель питания 24 В, 6,0 м
OM-230V-3	805161	Кабель питания 230 В, 3,0 м
OM-230V-6	805162	Кабель питания 230 В, 6,0 м
ECT-323	804 424	Трансформатор 230 В AC / 24 В AC, 25 ВА (для 1 регулятора OM3/OM4)
ECT-623	804 421	Трансформатор 230 В AC / 24 В AC, 60 ВА (для 3 регуляторов OM3/OM4)
ODP-33A	800 366	Дифференциальный обратный клапан 3,5 бар, вход: 15/16 -18 UNF с внутр. резьбой, выход: 5/8 -18 UNF с внешней резьбой, PS: 35 бар, только OM3

Таблица подбора переходников

Переходники		Серии компрессоров для OM3:	Серии компрессоров для OM4:
OM0-CUA	Arctic Circle	G2, G4, G6
	Bitzer	4VC, 4TC, 4PC, 4NC, 4J, 4H, 4G, 6J,6H, 6G, 6F, 8GC, 8FC	4-VHC-10K, THC-12K, PHC-15K, NHC-20K, VSL-15K, TSL-20K, PSL-25K, NSL-30K
	Bock	HA, HG (кроме HG/HA-34/22, см. CBB), серия O	HGX4/310-4, 385-4, 464-4, 555-4
	Copeland	4M и 6M (кроме транскритических моделей 4MTL), D2, D3, D4, D6, D9, 4CC, 6CC, ZBH
	Dorin	все размеры KP, K (кроме упомянутых с CBB)	SCC 250/ 300/ 350/ 380/ 500/ 750/ 1500/ 1900/ 2000/ 2500/ -B, SCS 340/ 351/ 362/ 373/ 385/ 3K8/-D
	Frascold	Серия A, B, D, F, S, V, W, Z	A-SK, D-SK, F-SK, Q-SK, S-SK
OM0-CBB	Bitzer	2KC, 2JC, 2HC, 2GC, 2FC, 2EC, 2DC, 2CC, 4FC, 4EC, 4DC, 4CC	2- KHC-05K/ JHC-07K/ HHC-2K/ GHC-2K/ FHC-3K/ EHC-3K/ DHC-3K/ CHC-4K, MHC-05K, KSL-1K/ JSL-2K/ HSL-3K/ GSL-3K/ FSL-4K/ ESL-4K/ DSL-5K/ CSL-6K/ MSL-7K,4- CHC-9K/ DHC-7K/ EHC-6K/ FHC-5K MTC,KTC,JTC-10K & 15K, HTC-15K & 20K, FTC-20K & 30K
	Bock	HA12/22/34, HG12/22/34	HGX12P/40-4, 50-4, 60-4,75-4 HGX22P110-4, 125-4, 160-4, 190-4 HGX34P215-4, 255-4
	Copeland		4MTL
	Dorin	все H, K100CC/CS, K150CC/CS, K180CC/CS, K200CC, K230CS, K235CC, K240SB, K40CC, K50CS, K75CC/CS
	L’Unite Herm.	TAH, TAG
	Maneurop	LT, MT, SM, SZ
OM0-CCA	Bitzer	ZL, ZM
OM0-CCA	Copeland	ZB 15 – ZB45 ZB 56, 75, 92, 11 – до мая 2012 ZF 06 – ZF11; ZF13 – ZF18 * от ZF 24 до ZF 48 * – до мая 2012 ZS 21 – ZS 45 от ZS 56 до ZS 11 – до мая 2012	ZO34, ZO45, ZO58, ZO88, ZO104, ZOD34
OM0-CCB	Copeland	DK, DL
OM0-CCC	Copeland	D8D, D8S_ (кроме D8SJ и D8SK, установка на одно смотровое стекло)
OM0-CCD	Copeland	ZB220, ZH, ZR 90, 11, 12, 16,19 ZR250 – ZR380, ZF 24 – ZF 48, ZS 56 – ZS 11	ZP 180, ZP 235 – ZP 485
OM0-CCE	Copeland	ZB50, 58, 66, 76, 95, 114, ZR 94/108/125/144/160/190	ZP 90/103/120/137/154/182, ZO21
OM0-CCE	Bitzer		GSD60182 – 60235 GSD80182, 80235, 80295 – 80485
