Терморегулирующие вентили

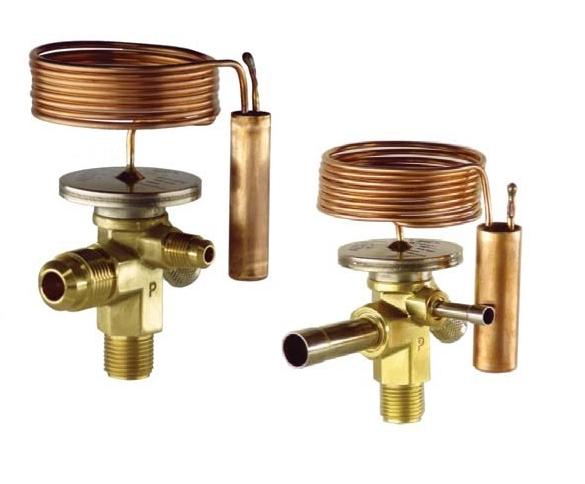

Терморасширительные вентили (ТРВ) Alco от Emerson Climate Technologies регулируют перегрев хладагента на выходе из испарителя. Они выполняют функцию дросселирующего устройства между сторонами высокого и низкого давления в холодильной системе, регулируя скорость истечения хладагента в соответствии со скоростью кипения жидкости в испарителе. Таким образом, поверхность испарителя используется полностью, и жидкий хладагент не проникает в компрессор. Терморасширительные вентили обеспечивают соответствие расхода жидкого хладагента скорости кипения жидкости в испарителе, поддерживая определенное значение перегрева на выходе испарителя.
Серии TX3 и TX6 — это герметичные терморасширительные вентили, которые в основном используются в системах для кондиционирования воздуха и тепловых насосах.
Серия TI-L-E или TI-S-E — это терморасширительные вентили со сменными дюзами, которые обычно используются в прилавках-витринах.
Серия Т включает разборные терморасширительные вентили со сменными силовыми блоками и дюзами, которые обеспечивают стабильную работу в широком диапазоне производительности благодаря значительной мощности, создаваемой с помощью большой диафрагмы.
Серия ZZ была оптимизирована для использования в условиях низких температур кипения в диапазоне от -45°C до -120°C. Устройства этой серии имеют такую же модульную конструкцию, как и устройства серии Т.
Вентили впрыска жидкости серии L и серии 935 можно использовать для уменьшения температуры пара на нагнетании компрессора. Устройства этой серии имеют такую же модульную конструкцию, как и устройства серии Т.
Технические характеристики
Термо-расширительные вентили, серия TI
|
Соединение/ материал |
Внешнее выравнивание |
Внутреннее выравнивание |
MOP °C |
Диапазон температур кипения, °C |
||
|
Модель |
№ заказа |
Модель |
№ заказа |
|||
|
Хладагент R404A /R507 |
||||||
|
Пайка, нерж. сталь |
TILE-SW (12 мм) |
802465 |
- |
-45 ... +20 |
||
|
TILE-SW (1⁄2”) |
802466 |
- |
-45 ... +20 |
|||
|
Пайка, медь |
TISE-SW (12 мм) |
802462 |
TIS-SW (12мм) |
802461 |
- |
-45 ... +20 |
|
TISE-SW (1⁄2”) |
802464 |
TIS-SW (1⁄2”) |
802463 |
- |
-45 ... +20 |
|
|
TISE-SAD10 (1⁄2”) |
802479 |
TIS-SW (1⁄2”) |
802478 |
+10 |
-45 ... 0 |
|
|
TISE-SAD10 (1⁄2”) |
802471 |
0 |
-45 ... -3 |
|||
|
TISE-SW75 (1⁄2”) |
802472 |
0 |
-45 ... -3 |
|||
|
TISE-SAD-20 (12 мм) |
802474 |
-20 |
-45 ... -27 |
|||
|
TISE-SAD-20 (1⁄2”) |
802475 |
-20 |
-45 ... -27 |
|||
|
Резьба |
TIE-SW |
802460 |
TI-SW |
802459 |
- |
-45 ... +20 |
|
TIE-SAD10 |
802477 |
TI-SAD10 |
802476 |
+10 |
-45 ... 0 |
|
|
TIE-SW75 |
802470 |
TI-SW75 |
802469 |
0 |
-45 ... -3 |
|
|
TIE-SAD-20 |
802473 |
-20 |
-45 ... -27 |
|||
|
Хладагент R134a |
||||||
|
Пайка, нерж. сталь |
TILE-MW (12 мм) |
802451 |
- |
-45 ... +20 |
||
|
TILE-MW (1⁄2”) |
802452 |
- |
-45 ... +20 |
|||
|
Пайка, медь |
TISE-MW (12 мм) |
802448 |
TIS-MW (12 мм) |
802447 |
- |
-45 ... +20 |
|
TISE-MW (1⁄2”) |
802450 |
TIS-MW (1⁄2”) |
802449 |
- |
-45 ... +20 |
|
|
TISE-MW55 (12 мм) |
802457 |
+14 |
-45 ... +11 |
|||
|
TISE-MW55 (1⁄2”) |
802458 |
+14 |
-45 ... +11 |
|||
|
Резьба |
TIE-MW |
802446 |
TI-MW |
802445 |
- |
-45 ... +20 |
|
TIE-NW |
802456 |
TI-MW55 |
802455 |
+14 |
-45 ... +11 |
|
|
Хладагент R407C |
||||||
|
Пайка, нерж. сталь |
TILE-NW (12 мм) |
802486 |
- |
-45 ... +20 |
||
|
TILE-NW (1⁄2”) |
802485 |
- |
-45 ... +20 |
|||
|
Пайка, медь |
TISE-NW (12 мм) |
802438 |
TIS-NW (12мм) |
802437 |
- |
-45 ... +20 |
|
TISE-NW (1⁄2”) |
802440 |
TIS-NW (1⁄2”) |
802439 |
- |
-45 ... +20 |
|
|
Резьба |
TIE-NW |
802436 |
TI-NW |
802435 |
- |
-45 ... +20 |
|
Хладагент R22 |
||||||
|
Пайка, нерж. сталь |
TILE-HW (12 мм) |
802426 |
- |
-45 ... +20 |
||
|
TILE-HW (1⁄2”) |
802427 |
- |
-45 ... +20 |
|||
|
Пайка, медь |
TISE-HW (12 мм) |
802423 |
TIS-HW (12мм) |
802422 |
- |
-45 ... +20 |
|
TISE-HW (1⁄2”) |
802425 |
TIS-HW (1⁄2”) |
802424 |
- |
-45 ... +20 |
|
|
TISE-HW100 (12 мм) |
802431 |
+15 |
-45 ... +13 |
|||
|
TISE-HW100 (1⁄2”) |
802432 |
+15 |
-45 ... +13 |
|||
|
Резьба |
TIE-HW |
802421 |
TI-HW |
802420 |
- |
-45 ... +20 |
|
TIE-HAD10 |
802430 |
+10 |
-45 ... 0 |
|||
|
Хладагент R410A |
||||||
|
Пайка, нерж. сталь |
TILE-ZW (12 мм) |
802488 |
- |
-35 ... +20 |
||
|
TILE-ZW (1⁄2”) |
802489 |
- |
-35 ... +20 |
|||
|
TILE-ZW175 (12 мм) |
802490 |
+16,4 |
-35 ... +15 |
|||
|
TILE-ZW175(1⁄2”) |
802491 |
+16,4 |
-35 ... +15 |
|||
Дросселирующая вставка к ТРВ серии TI
|
Модель |
№ заказа |
Производительность(1), кВт |
|
TIO-00X |
800 532 |
0,40 |
|
TIO-000 |
800 533 |
1,00 |
|
TIO-001 |
800 534 |
2,30 |
|
TIO-002 |
800 535 |
4,00 |
|
TIO-003 |
800 536 |
6,30 |
|
TIO-004 |
800 537 |
10,30 |
|
TIO-005 |
800 538 |
12,60 |
|
TIO-006 |
800 539 |
14,50 |
(1) - Производительность указана для следующих условий: R404a, температура кипения +5 °C, температура жидкости +28 °C, температура конденсации +32 °С.
Термо-расширительные вентили, серия T
Таблица подбора вставок
|
Серия |
R134a |
R404A/R507 |
R407C |
R410A |
Вставка |
||||
|
Модель |
Производитель-ность(1), кВт |
Модель |
Производитель-ность(1), кВт |
Модель |
Производитель-ность(1), кВт |
Модель |
Производитель-ность(1), кВт |
||
|
TCLE |
25 MW |
1,5 |
25 SW |
1,3 |
50 NW |
2,1 |
50 ZW |
2,2 |
X 22440-B1B |
|
75 MW |
2,9 |
75 SW |
2,6 |
100 NW |
4,1 |
100 ZW |
4,3 |
X 22440-B2B |
|
|
150 MW |
6,1 |
150 SW |
5,6 |
200 NW |
8,5 |
250 ZW |
9,2 |
X 22440-B3B |
|
|
200 MW |
9,3 |
200 SW |
8,4 |
300 NW |
12,9 |
400 ZW |
13,9 |
X 22440-B3.5B |
|
|
250 MW |
13,5 |
250 SW |
12,2 |
400NW |
18,7 |
600 ZW |
20,2 |
X 22440-B4B |
|
|
350 MW |
17,3 |
400 SW |
15,7 |
550 NW |
24,0 |
750 ZW |
25,9 |
X 22440-B5B |
|
|
550 MW |
23,6 |
600 SW |
21,5 |
750 NW |
32,9 |
1000 ZW |
35,5 |
X 22440-B6B |
|
|
750 MW |
32,0 |
850 SW |
29,0 |
1000 NW |
44,4 |
1400 ZW |
48,0 |
X 22440-B7B |
|
|
900 MW |
37,2 |
1000 SW |
33,8 |
1150 NW |
51,7 |
1600 ZW |
55,8 |
X 22440-B8B |
|
|
TJRE |
11 MW |
45 |
12 SW |
40 |
14 NW |
62 |
19 ZW |
67,7 |
X 11873-B4B |
|
13 MW |
57 |
14 SW |
51 |
17 NW |
80 |
25 ZW |
86,4 |
X 11873-B5B |
|
|
TERE |
16 MW |
71 |
18 SW |
63 |
21 NW |
99 |
- |
- |
X 9117-B6B |
|
19 MW |
81 |
20 SW |
72 |
25 NW |
112 |
- |
- |
X 9117-B7B |
|
|
25 MW |
112 |
27 SW |
99 |
33 NW |
155 |
- |
- |
X 9117-B8B |
|
|
31 MW |
135 |
34 SW |
120 |
42 NW |
188 |
- |
- |
X 9117-B9B |
|
|
TIRE |
45 MW |
174 |
47 SW |
154 |
52 NW |
241 |
- |
- |
X 9166-B10B |
|
THRE |
55 MW |
197 |
61 SW |
174 |
71 NW |
273 |
- |
- |
X 9144-B11B |
|
68 MW |
236 |
77 SW |
209 |
94 NW |
327 |
- |
- |
X 9144-B13B |
|
(1) - производительность указана для следующих условий: температура кипения +4 °C, температура конденсации +38 °C, переохлаждение 1 К.
Таблица подбора силовых элементов и перечень рекомендуемых фланцев
|
Вставка |
Соединение Стандартный фланец. Угловой под пайку/ODF |
Силовой элемент |
|
|
мм |
дюймы |
||
|
X 22440-B1B |
C 501 - 5 мм 10x16 |
C 501 - 5 3⁄8x5⁄8 |
XB1019…1B |
|
X 22440-B2B |
|||
|
X 22440-B3B |
|||
|
X 22440-B3.5B |
|||
|
X 22440-B4B |
|||
|
X 22440-B5B |
C 501 - 7 мм 12x16 |
C 501 – 7 1⁄2x5⁄8 |
|
|
X 22440-B6B |
|||
|
X 22440-B7B |
A 576 мм 16x22 (22x28 ODM) |
A 576 5⁄8x7⁄8 (7⁄8x1 1⁄8 ODM) |
|
|
X 22440-B8B |
|||
|
X 11873-B4B |
10331 22x22 |
10331 7⁄8x7⁄8 (1 1⁄8x1 1⁄8 ODM) |
|
|
X 11873-B5B |
|||
|
X 9117-B6B |
9153 мм 22x22 |
9153 7⁄8x7⁄8 (1 1/8x1 1/8 ODM) |
XC726…2B |
|
X 9117-B7B |
|||
|
X 9117-B8B |
|||
|
X 9117-B9B |
|||
|
X 9166-B10B |
|||
|
X 9144-B11B |
9149 22x22 |
9149 7⁄8x7⁄8 (1 1⁄8x1 1⁄8 ODM) |
|
|
X 9144-B13B |
|||
